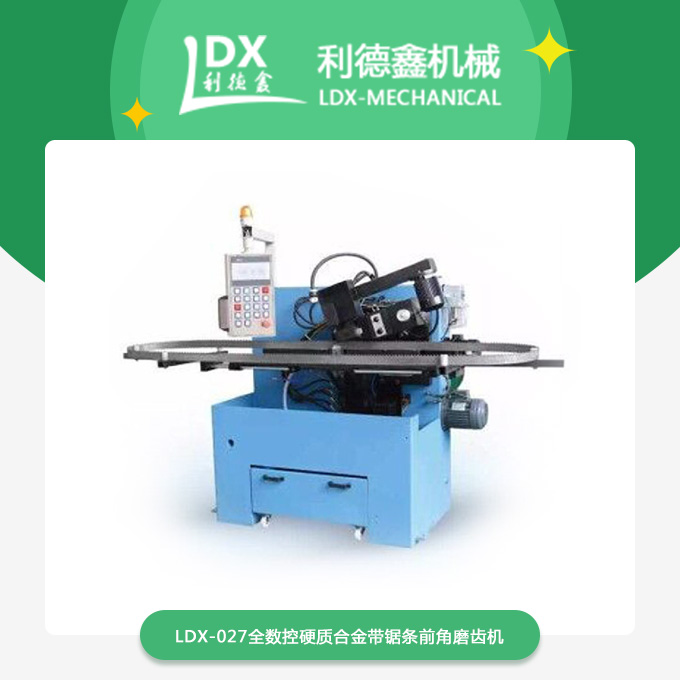

合金帶鋸條磨齒機在電氣部分改造方案

（1）制作電箱：使操作者通過操作電箱控制刀架轉臺轉位，從而使齒盤轉過相應角度，并對齒盤進行加工。??

（2）電箱功能：按下自復位式按鈕，轉臺松開，轉過固定角度后鎖緊，即完成轉位。

（3）轉臺控制過程簡介：轉臺的控制機構主要包含松開、鎖緊電磁閥，鎖緊、松開到位檢測開關。在控制過程中PLC接收控制信號并輸出，控制轉臺執行相應的動作。按下按鈕，PLC接收到轉位信號后，PLC輸出松開信號，松開電磁閥得電，轉臺松開。PLC收到松開反饋信號后，經延時輸出正轉信號，正轉電磁閥得電，轉臺正轉。轉到一個工位角度后，到位檢測開關輸出，PLC收到到位信號后，經延時輸出鎖緊信號，鎖緊電磁閥得電，轉臺鎖緊，轉位過程完成。

（4）砂輪修整器部分：使用伺服驅動器的位置模式實現砂輪修整器的動作，位置命令由內部寄存器提供，命令值通過伺服驅動器參數設定，通過觸發信號觸發動作。PLC通過DI信號選擇寄存器編號和觸發相應動作，實現砂輪修整器的往復運動。

合金帶鋸條磨齒機的安全操作規程：

1. 開機前應檢查各部螺釘，調節螺絲是否緊固和松緊適度，砂輪有無傷痕、缺口、松動現象，加好各部份潤滑油脂。

2. 依鋸條的齒距、齒高、斜角（傾斜角）。調好蹬齒距離和扒齒行程，使蹬齒橫桿爪頂在齒喉面高度1/2處，并調好砂輪架的傾角和升降高度。

3. 砂輪轉動、上升、下降必須平衡，無跳動，串軸現象，若遇震動，蹬齒不均，應排除后，方可工作，該機不得刃磨除鋸條以外的活件。

4. 必須選擇，使用符合要求的砂輪（合格證、粒度、線速度標準）。操作人員不得站立砂輪旋轉方向的前后，應站在側面。

5. 工作完畢，必須清除設備上的灰塵，特別是砂輪架滑道凸輪，減少設備磨損。
